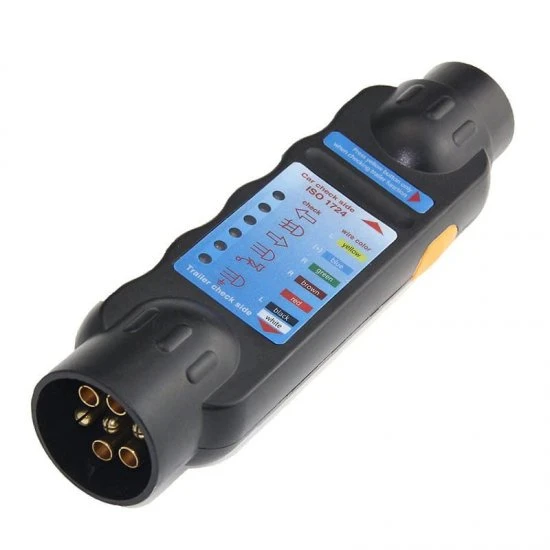

Tester 7 pólových zásuvek přívěs a přívěsný vozík FT12713

Tester LED 7 pólových zásuvek přívěsných vozíků a přívěsů vozidel. Tester je vhodný pro kontrolu napájecích přípojek 12V elektrického systému automobilů a přívěsných vozíků a přívěsů.
Vhodné pro konektory 7 pinové.

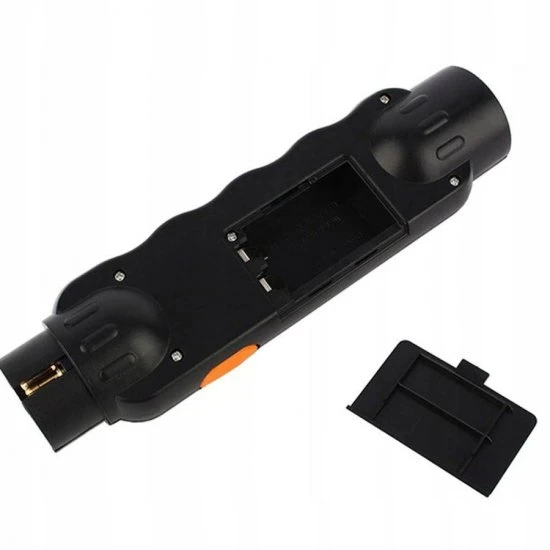

Napájení 9V baterie (není součástí dodávky).
Měření zástrčky přívěsu:
Pro měření je nutné, aby v přívěsu byly ve všech světlech funkční žárovky.
Zapojte zástrčku do testeru a stiskněte žluté tlačítko na boku přístroje.
Pokud je vše v pořádku, všechny LED diody se rozsvítí. Každá LED dioda signalizuje funkci jednoho elektrického okruhu. Pokud nesvítí některá LED kontrolka, příčinou může být chybné zapojení, přerušení vodiče nebo prasklá žárovka. Pokud nesvítí ani jedna LED dioda, je pravděpodobně porušený vodič -12V (kostra), nebo je v přístroji vybitá baterie.
Měření zásuvky vozidla:
Rozsviťte světla vozidla a zapněte směrovky.

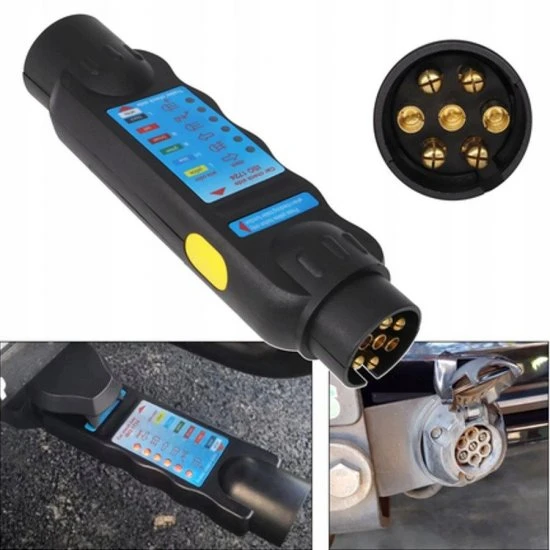

Zapojte tester do zásuvky tažného zařízení vozidla a stiskněte žluté tlačítko na boku přístroje.
LED kontrolky signalizují, které světla jsou zapnuté a přenášejí se správně do zásuvky tažného zařízení. Pokud nesvítí ani jedna LED kontrolka, je pravděpodobně porušený vodič -12V (kostra), nebo nejsou rozsvícené žádné světla vozidla.
Upozornění: Tento tester nelze použít pro zásuvky tažného zařízení, které mají vlastní řídící jednotku (CANBUS).
Nikdy nezapojujte tester do zásuvky tažného zařízení a přívěsu současně. Vždy provádějte měření přívěsu a tažného zařízení vozidla samostatně.
Levá směrovka - žlutá barva
Zadní mlhové světlo - modrá barva
Pravá směrovka - zelená barva
Pravé zadní světlo - hnědá barva
Brzdové světlo - červená barva
Levé zadní světlo - černá barva
Uzemnění - bílá barva
